因為住的地方沒有電視,有時候想看個電視新聞,得跑到一樓才看得到,又不能轉台
所以買了一台數位電視接收器
恩.
放在桌上－－－沒訊號.
放到窗邊－－－沒訊號.
放到外面－－－斷斷續續


那...要去買一隻上百塊的數位天線嗎?
不...誰知道裝了之後是不是就收得到!?

經過一小時的搜尋.我找到了~!!

DIY才是王道

會很困難嗎?
你只需要以下材料
-------------------------------------------------------------------------------

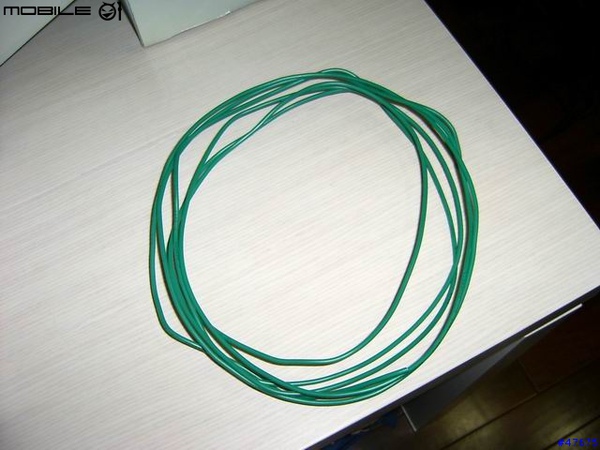

0.1CM的銅線,其實粗細不是很重要,只是0.1CM硬度適中
方便加工,一公尺16元

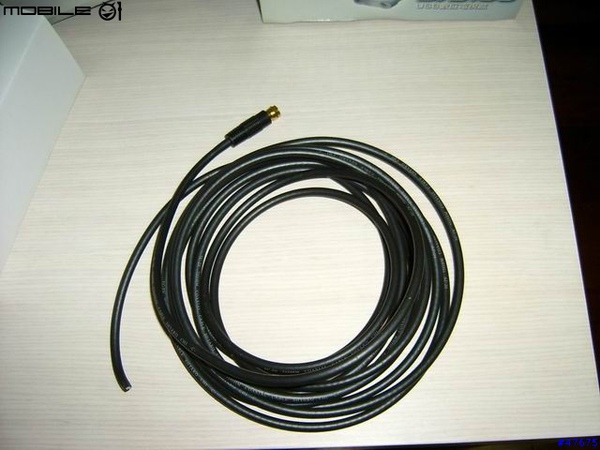

第四台cable線若干,看你要拉多長,這一公尺17元以內

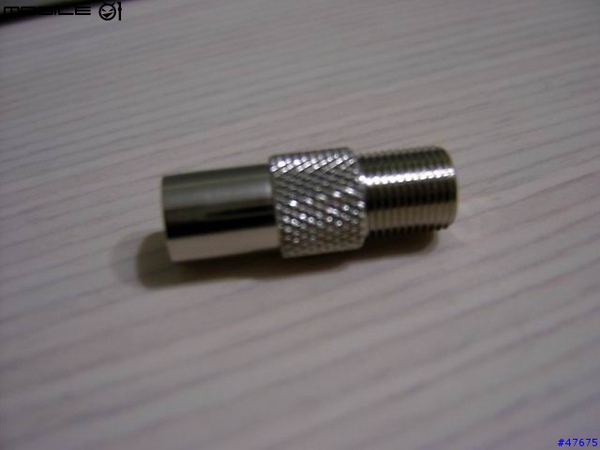

PAL轉F頭,把數位電視用的快速接頭轉成第四台常用的接頭,方便加工

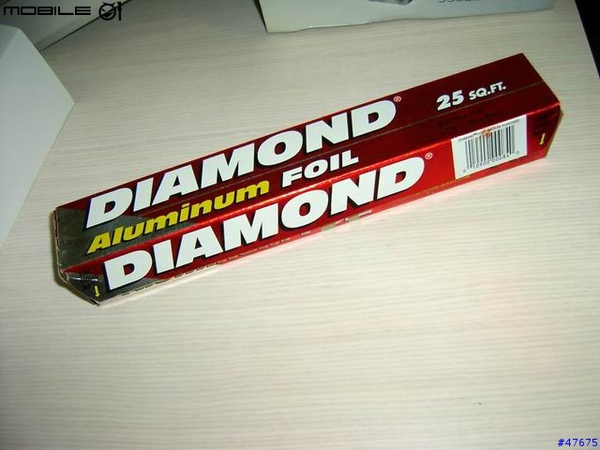

錫箔紙一捲,這...等一下會說明
-------------------------------------------------------------------------------

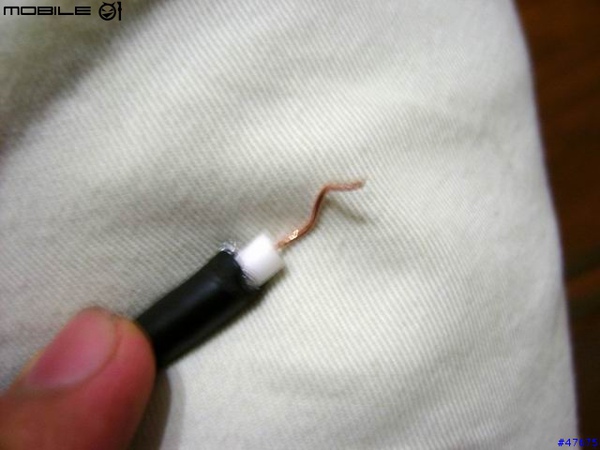

首先把cable修出一節約1公分的頭



再來把銅線彎成每邊12.6公分的雙菱形,我直接算13

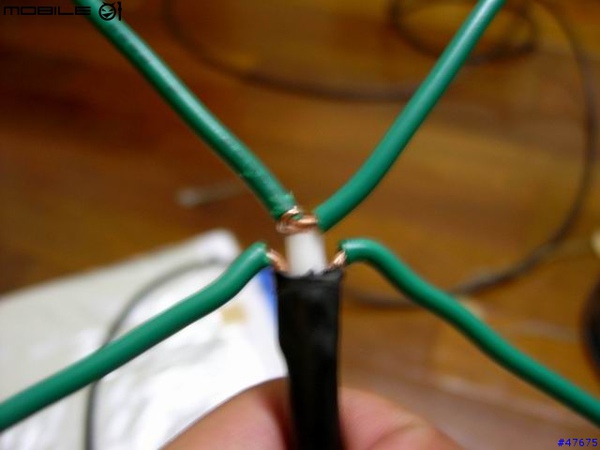

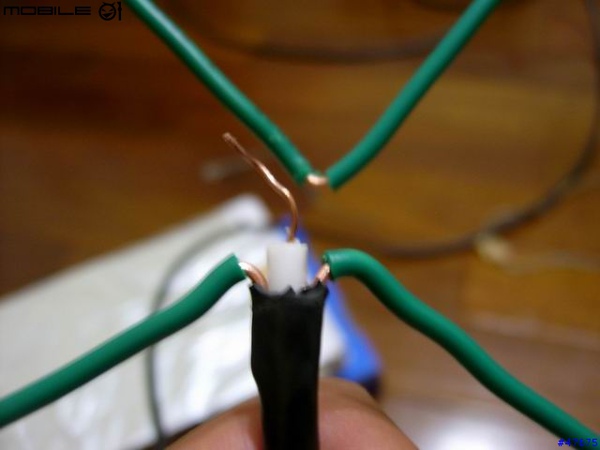

接下來這樣做...把兩邊差進地網中,中間先修出一節銅線




接下來把剛剛多出來的1cm纏住剛剛修出的縫中

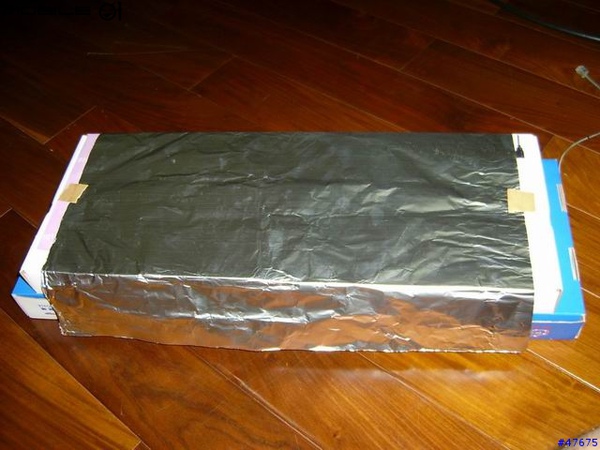

再來把剛剛準備好的錫箔紙包住一個厚度約8.2公分的物體,
把錫箔紙當作反射面,增加訊號,只要包單面就好,不要整個包住了喔

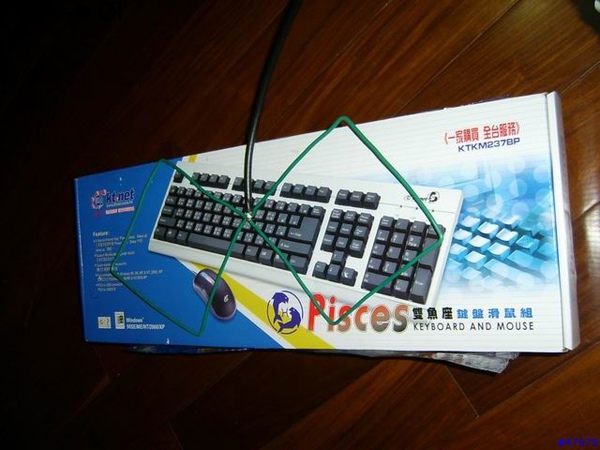

把剛剛做好的雙菱形放到紙箱的另一面,鍵盤一個厚4.xcm兩個剛剛好,



那...這種DIY天線的效果如何呢?
效果真的一極棒

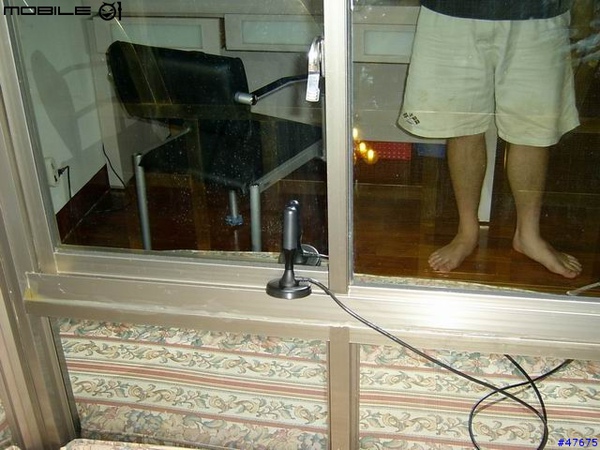

這是我本來的小黑棒放的位置,結果是訊號是0....


那...放到外面呢?
好一點點..有斷斷續續的影像了

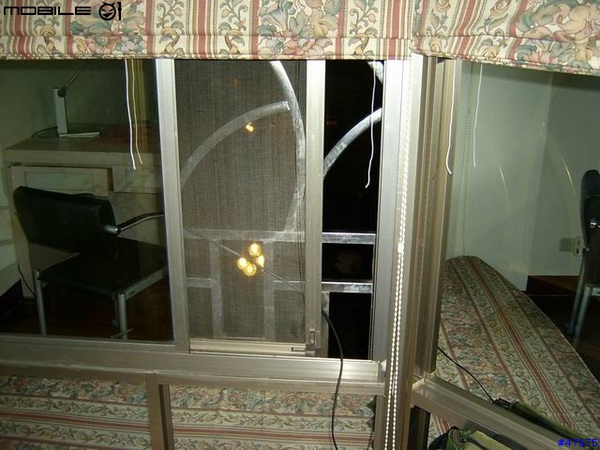

當我關上紗窗時..我總算有完整的影像了,
把紗窗當作反射面.還挺好用的

那剛剛DIY的天線呢?

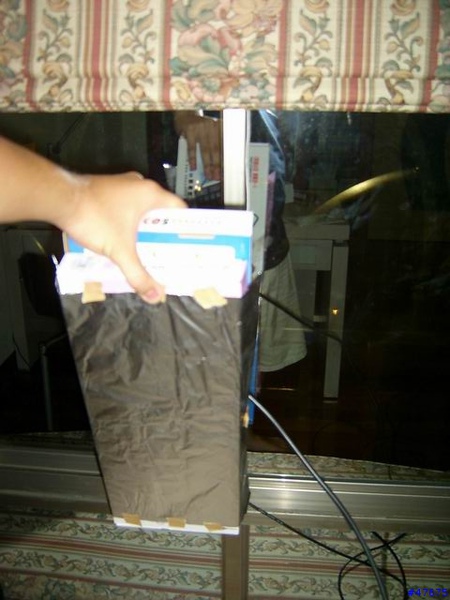

只要這樣...我就可以得到完整的影像了.

效果我很驚訝.
這樣只要把外面用保鮮膜包一包
就可以直接把這個東西貼在外牆上了.這比那個上百塊的天線好用多了.

如果這樣還收不到..我還有進階版.

四菱形+導波環.加強版
那成品呢?...

銅線用完了下次摟..

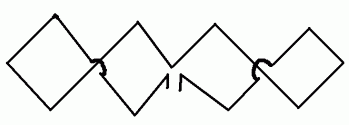

這是四菱形的圖


記得喔.是要直的放可以得到最好的效果.
當然...16菱形也是可以的
13公分也是可以X2去增加.但是13跟26差別不是很顯著大.但是便利性差很多.
我就是為了那個26公分把銅線用完的
